Hülsen schneiden: Säge, Quetschschnitt oder Drehbank?
Auf dieser Seite · Rechner
Die drei Verfahren auf einen Blick
| Kreissäge | Quetschschnitt | Drehbank | |
|---|---|---|---|
| Wie geschnitten wird | trägt Material ab | ritzt und drückt | Werkzeug an der drehenden Hülse |
| Staub | viel | fast keiner | wenig |
| Kante | rechtwinklig | leicht gequetscht | sauber, entgratbar |
| Wände (Pappe) | alle, auch dicke | meist bis 20 mm, bei manchen Maschinen 25 mm | alle |
| Materialverlust | 1–3 mm pro Schnitt | keiner | Breite des Werkzeugs |
| Typische Genauigkeit (Automaten; Säge und Drehbank: Schätzungen) | ±0,2–0,5 mm | ±0,1–0,3 mm | ±0,1 mm |
| Ideal für | PVC, dicke Wände, viele Maße | Pappe, saubere Bereiche | PP, PE, Präzision |
Welches Verfahren: drei Fragen
- Welcher Werkstoff? Pappe: Messer oder Säge. Hart-PVC: Säge. PP und PE: Drehbank.
- Welche Wand? Bei Pappe schafft das Messer meist 20 mm, bei manchen Maschinen 25 mm; darüber, oder bei sehr harten Wänden, Säge oder Drehbank.
- Wie sauber? In Lebensmittel-, Pharma- oder Druckbereichen muss der Sägestaub gut abgesaugt werden, oder man wählt das Messer.
Kunststoff schneiden
PP und PE sind zäh: Mit der Säge neigen sie zum Schmelzen und hinterlassen Grat, auf der Drehbank schneiden sie sich sauber. Hart-PVC ist spröder und lässt sich mit der Säge besser schneiden. Bei allen Kunststoffen liefert der Quetschschnitt das unsauberste Ergebnis.
Toleranzen und Kanten
Die Hersteller geben bei Automaten ±0,1 bis ±0,5 mm an; bei manuellen Maschinen hängt die Genauigkeit vom Bediener ab (praktisch ±0,5–1 mm). Engere Toleranzen als nötig treiben die Kosten ohne Nutzen. Die Länge prüft man an mindestens neun Stück pro Palette (drei unten, drei in der Mitte, drei oben). Ein Maßband liest auf den Millimeter: Für Toleranzen unter ±0,5 mm braucht es einen Messschieber oder einen Anschlagstab. Die Rechtwinkligkeit zählt, weil eine schiefe Stirnfläche Spiel zwischen nebeneinander liegenden Hülsen auf der Welle lässt und die Rollenkanten versetzt. Die Kante wählt man passend zur Welle: Standard, entgratet, damit die Folie nicht verkratzt, eingekerbt für den Eingriff der Spannköpfe.
Sicherheit
Hülsenschneider sind Maschinen mit rotierenden Werkzeugen: feste und bewegliche Schutzeinrichtungen, Not-Halt, Staubabsaugung. Bezugsnormen: EN ISO 12100 für die Risikobeurteilung; ab dem 20. Januar 2027 gilt die Maschinenverordnung (EU) 2023/1230, die die Richtlinie 2006/42/EG ersetzt. Wer eine gebrauchte Maschine kauft, prüft CE-Kennzeichnung, Konformitätserklärung und Schutzeinrichtungen.
Vertiefung

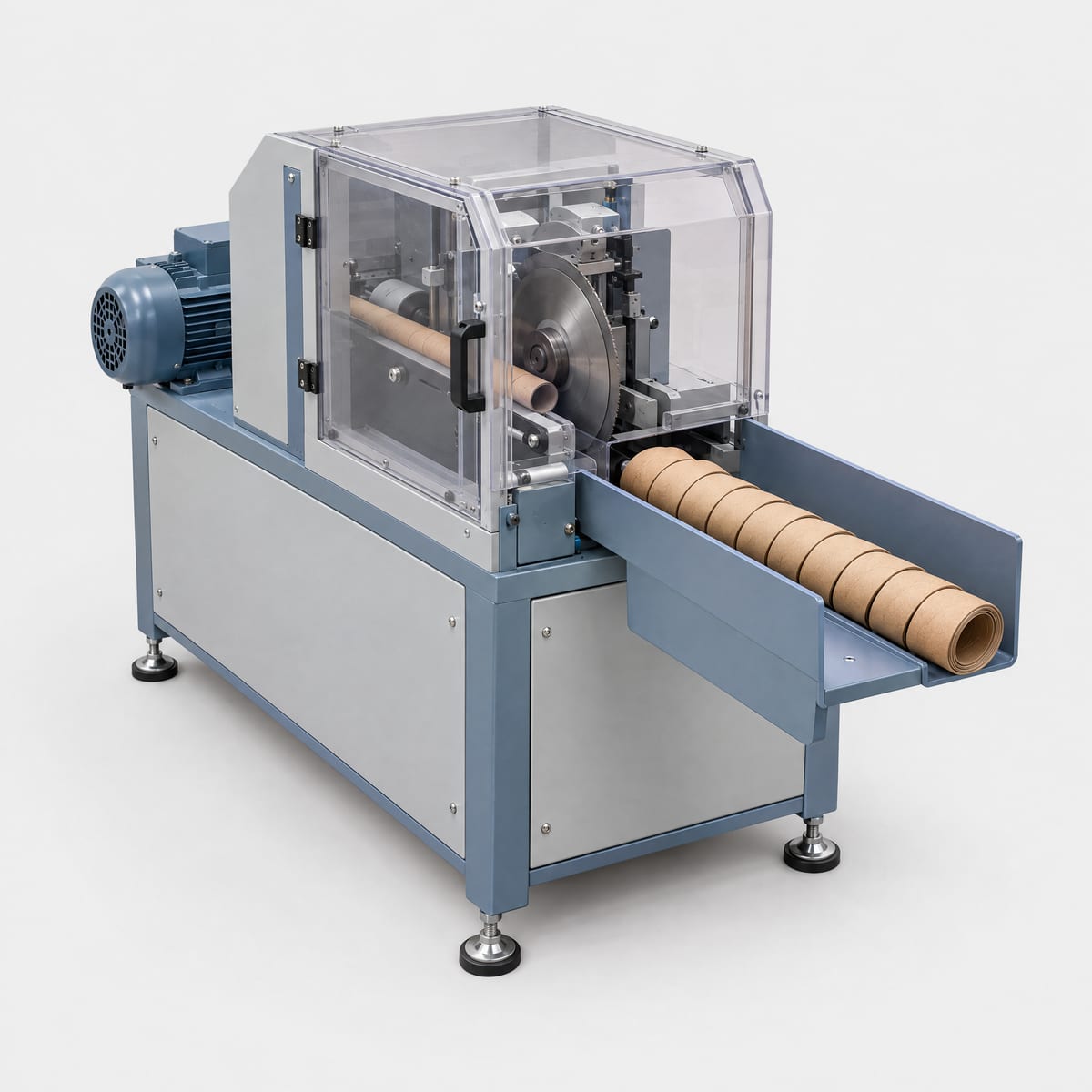

Kreissäge
Jede Wand, rechtwinklige Kante, Staub muss abgesaugt werden.
Quetschschnitt
Kein Staub, bis 15–20 mm Wand.
Drehbank
Saubere Kante, am besten für PP und PE.
Nachschneiden und Wiederverwenden
Wann sich eine gebrauchte Hülse nachschneiden lässt.
Häufige Fragen
Säge oder Messer: Womit schneidet man Papphülsen besser?
Das hängt von Wand und Sauberkeit ab. Der Quetschschnitt mit Rundmesser erzeugt weder Staub noch Späne und verliert kein Material: Er ist bei Pappe am verbreitetsten, meist bis 20 mm Wand (25 mm bei manchen Maschinen). Die Säge schneidet jede Wandstärke und quetscht die Hülse nicht, macht aber Staub, verliert 1–3 mm pro Schnitt und hinterlässt innen Grate, die entfernt werden müssen.
Warum quetscht oder zerfasert der Schnitt die Hülse?
Meist wegen eines stumpfen Messers, eines zu schnellen Vorschubs oder eines Stützdorns, der kleiner ist als der Innendurchmesser. Der Karton wird zusammengedrückt und bildet eine Lippe nach innen oder delaminiert. Scharfes Messer, passender Dorn und moderater Vorschub lösen das Problem fast immer.
Welche Längentoleranz erreicht ein Hülsenschneider?
Die Hersteller geben bei Automaten ±0,1 bis ±0,5 mm an. Bei manuellen Maschinen hängt die Genauigkeit vom Bediener ab, praktisch ±0,5–1 mm. Engere Toleranzen als nötig treiben die Kosten ohne Nutzen.
Machen Innengrate Probleme auf Spannwellen?
Ja: Sägegrate auf der Innenseite können sich in Spannleisten oder Konen der Welle verhaken und das Wickelgut verschmutzen. Nach dem Sägeschnitt muss entgratet werden; Messer und Drehbank hinterlassen deutlich weniger Grat.
Schneidet derselbe Hülsenschneider Pappe und Kunststoff?
Viele Maschinen ja, mit demselben Werkzeug oder per Schnellwechsel. Für Kunststoff geben die Hersteller geringere maximale Wandstärken an (etwa 11 mm gegenüber 15–20 mm bei Pappe). PP und PE schneidet man besser auf der Drehbank, Hart-PVC mit der Säge.
Kann man gebrauchte Hülsen nachschneiden und wiederverwenden?
Ja, wenn der Innendurchmesser noch in der Toleranz liegt, die Hülse weder gequetscht noch delaminiert ist und das Restmaterial entfernt wurde. Man schneidet die beschädigten Enden ab und bringt die Hülse auf die neue Länge. Bevor sie wieder unter schwere Rollen kommt, muss sie neu geprüft werden.
Eignet sich Laserschneiden für Papphülsen?
Nur für dünne Hülsen und kleine Lose, etwa Verpackungs- oder Kosmetikhülsen: Die Kante ist verbrannt und es entsteht Rauch. Für dickwandige Industriehülsen nimmt man Messer, Säge oder Drehbank.
Welche Sicherheitsnormen gelten für einen Hülsenschneider?
Bei der Konstruktion die EN ISO 12100 für die Risikobeurteilung und die Maschinenrichtlinie 2006/42/EG, die ab dem 20. Januar 2027 durch die Verordnung (EU) 2023/1230 ersetzt wird. Nötig sind verriegelte Schutzeinrichtungen, Not-Halt und Staubabsaugung; für den Betrieb gelten in Deutschland die Betriebssicherheitsverordnung und die Regeln der Berufsgenossenschaft.
Quellen
- ISO 11093-9 (Schnitt der Prüflinge mit Kreissäge im Winkel von 90° ± 1°)
- ISO 13542 (Toleranzen des Innendurchmessers)
- Maschinenverordnung (EU) 2023/1230
- Auswertung ROLL Lab (Schnittqualität von Säge, Messer und Drehbank)
